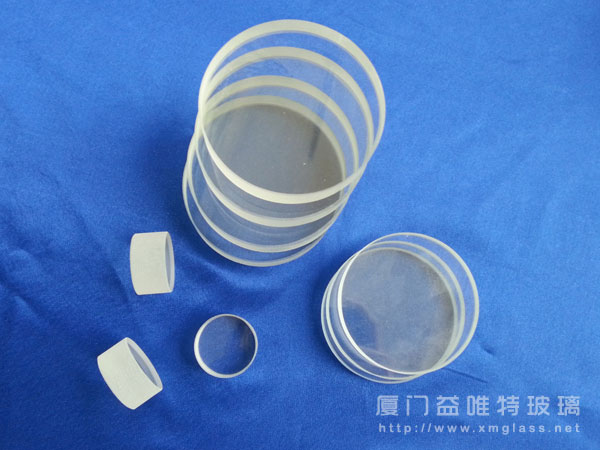

在工业生产中，对于锅炉视镜玻璃的应用要求也越来越高。终端需求在使用锅炉视镜玻璃的时候往往要求玻璃本身需要很强的耐温性能、耐压性能及耐酸碱性能。厦门益唯特锅炉视镜玻璃经过了多年的努力，很好的解决了玻璃管本身耐温不高，耐压不稳的情况。目前，我厂提供耐500度的锅炉视镜玻璃、800度锅炉视镜、1200度的锅炉视镜玻璃两种。玻璃尺寸为￠10-￠300，玻璃厚度：1-10MM可供选择。



锅炉视镜玻璃是一种非晶体固体，能保持一定的形状，是由玻璃膏融液逐渐冷却，度逐渐增大而获得的物质。

①锅炉视玻璃的主要成份有：SiO2、Al2O3、Fe2O3、CaO、MgO、NaO、SO3

SiO2：构成玻璃的基础，含量最高，占72.33%，组成玻璃的骨架。
Al2O3：能降低析晶倾向，提高化学稳定性，增加玻璃的强度；占2.15%。
Fe2O3：危害性大，能使玻璃强烈着色，降低玻璃透明度，增加液上、液下的温差，对退火、降温产生不良影响；占0.2%。
CaO：提高化学稳定性及机械强度；占6.42%。
MgO：与CaO相似，但可克服CaO易析晶之缺点；占4.15%。
Na2O：主要是纯碱芸硝分解的产物，它的熔点低、粘度小，可以增加玻璃液流动性,是良好的助熔剂，大大减小玻璃的析晶倾向；占14.46%。
SO3：降低溶化温度，但它是活泼物质，容易使玻璃发霉；占0.29%。



②锅炉视玻璃中各成份对钢化的用途:
CaO： 含量高,易引起炸炉,出炉到风扇一吹就炸。
Fe2O3：含氧化铁10mm以下易钢化，因为它吸热，在同类玻璃中比别的玻璃要快，加热时间短，而15mm～19mm厚的玻璃因玻璃表面与内部温差大，易引起炸炉。



锅炉视镜玻璃的品质检验:
1、 检验原片是否合格：厚度：差别见上表；对角线：相差±2mm；本身质量：（白玻）气泡、杂质、黑点、黄线、斑点、霉；（镜子）漏光。
2、 较严重的质量问题：花伤、明花、暗花、碰伤、擦痕、清洁度、水纹、霉。
3、 如何擦掉霉：用稀释的HF酸清洗；用抛花机抛光处理。



内容来源:锅炉视镜玻璃的化学成份介绍及品质检验,更多的内容资讯http://www.xmglass.net



---
