观察窗玻璃的自爆原因及解决方案

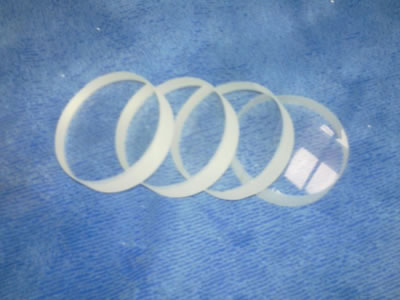

观察窗玻璃一般用于观察介质内部的反应流动或介质变化的玻璃窗口。观察窗玻璃通常由特种氧化物经高温一次成型研制出来的玻璃。作为观察窗玻璃，不同客户对玻璃的要求都不一样，有高温隔热、肉眼观测、仪器测温、设备成型等方面的应用。玻璃大小尺寸不一，通常客户都要求定制成圆形、方形等，玻璃上面可根据要求打孔镀膜等。

观察窗玻璃根据国标的要求，对玻璃表面的精度、尺寸的控制都要求比较严格的。厦门益唯特根据采用国际先进的光学抛光技术、经切割、研磨、抛光、化学钢化等处理。那么，观察窗玻璃的自爆是由什么原因造成的呢？这里我们做一个具体的分析。

  首先，我们需要知道的是在玻璃的制造过程中，在原料或耐火材料等的熔出物中混有一些含镍杂质，这些杂质在玻璃熔融过程中，互相使用形成了硫化镍晶体。硫化镍晶体超过380℃高温是α相态，常温下是β相。当硫化镍晶体从α相态，转变为β相时，晶体的体积会有2-4%的变化。

经益唯特测算，引起观察窗玻璃自爆的硫化镍晶体的直径平均为0。2mm左右。经压制后的常见的气泡的形成原因,而在冷却风的作用下玻璃冷却的速度较快，当玻璃被冷却到常温，结构完全固定后，α相的硫化镍晶体还来不及转换成低温态的β相，而仍以高温的α相态存在。

通过以上的分析，如何解观察窗玻璃的自爆问题呢？其实这个问题也很简单，需要对观察窗玻璃进行消应力处理，即进行均质处理：就是将成型后的玻璃重新加热到280-300℃，然后保温2-4小时，使有条件发生自爆的钢化玻璃在这个过程中爆裂。这也是一种热浸处理工艺，经过这一道工序处理后，最后对玻璃进行分学钢化法进行钢化。这样生产出来的成品玻璃可以实现零自爆的可能。

以上内容为厦门益唯特对观察窗玻璃的自爆的原因及解决方案的一点分析，更多详细的信息请关注http://www.xmglass.net.
